识别现成的拼豆图纸

选一张或多张图纸截图，导入后自动识别网格，核对后点「识别色号」。

核对网格后点这里

怎么做

1. 1

   第 1 步：项目库「新建项目 → 导入图纸」选图，可以多选。

   本地图片和小红书、抖音链接里的多张图都能选。

2. 2

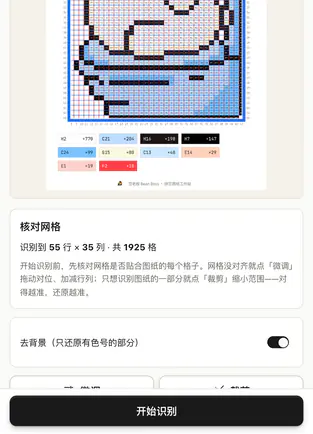

   第 2 步：等它自动识别网格，进入核对页。

   默认「智能识别」不用点开始，要联网授权时再点「开始网格识别」。

3. 3

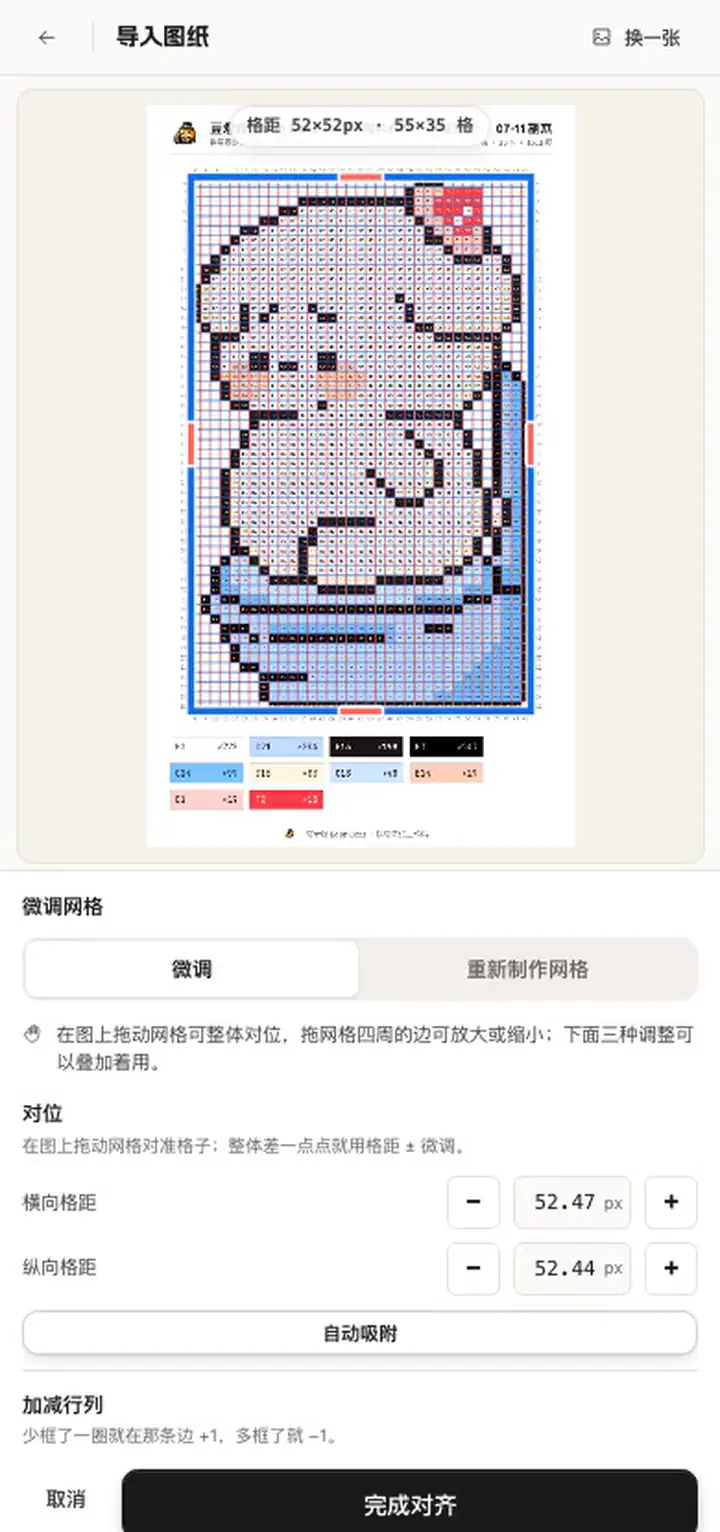

   第 3 步：核对网格是否贴合，需要就点「微调网格」。

   识别得不对，在「识别范围」改选「裁剪」或「拆零件」，再点「开始网格识别」。

4. 4

   第 4 步：点「识别色号」，这一步才开始识别色号。

   柿柿、咪小窝等图纸按图上印的色号识别。

5. 5

   第 5 步：识别完成后点「进入编辑器」。

操作后会看到什么

提示

• 多张图纸排队识别，可以离开页面，用后台任务小窗看每张的进度。
• 4 亿像素以内的大图不压缩，图纸文件不超过 40MB。

相关主题

核对网格识别色号前，看网格是不是贴着每一颗豆。网格没对准时微调先对齐网格，再调整范围，两步把网格调好。识别完成后看结果拖「还原对比」核对，满意就「进入编辑器」。拼豆图纸识别功能介绍：把收藏的拼豆图纸截图导进来，自动找出网格、读出每格色号，还会认出图纸用的是哪家的豆子。
